Dom jednorodzinny w Bytomiu

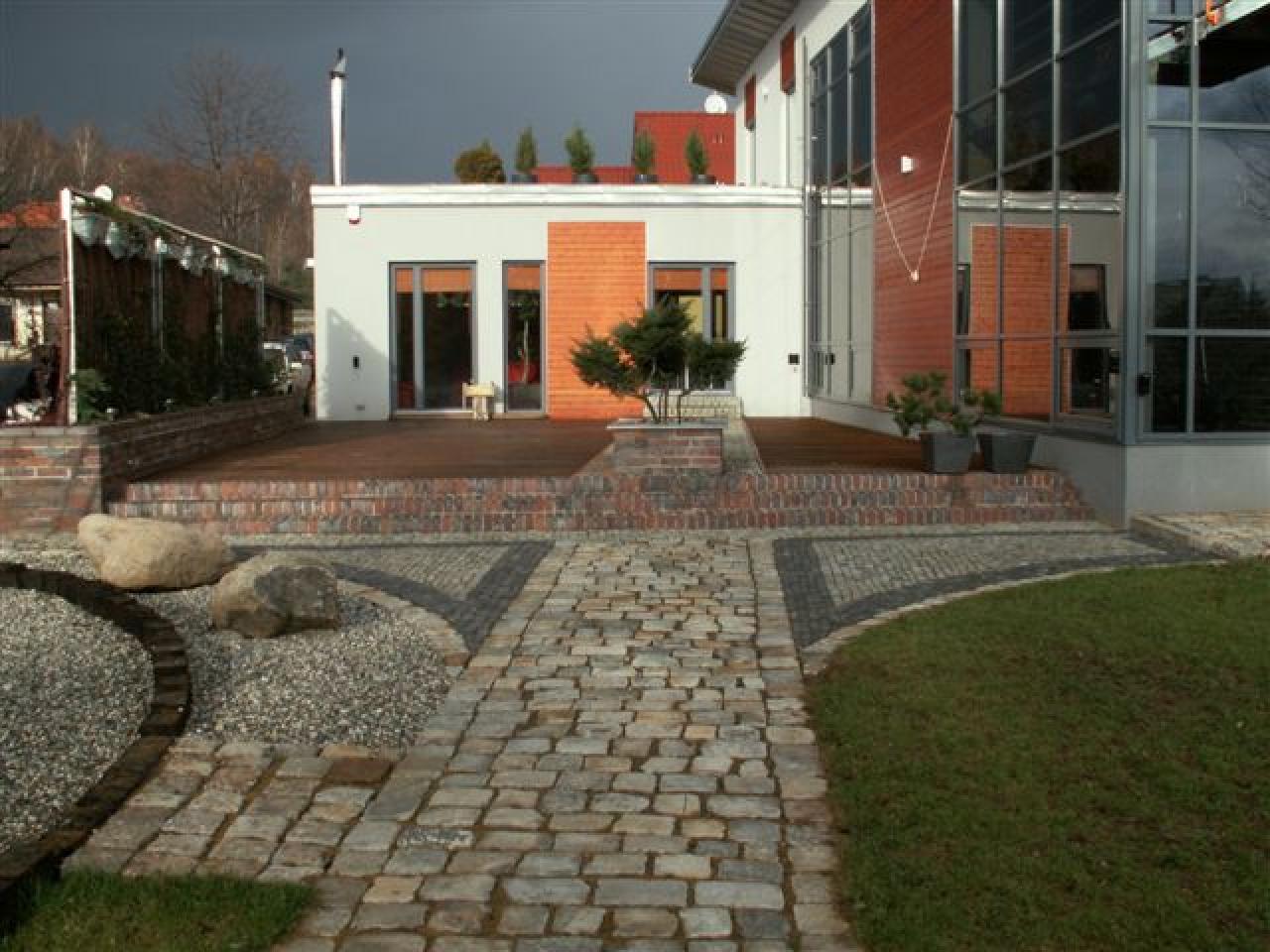

elewacja ogrodowa

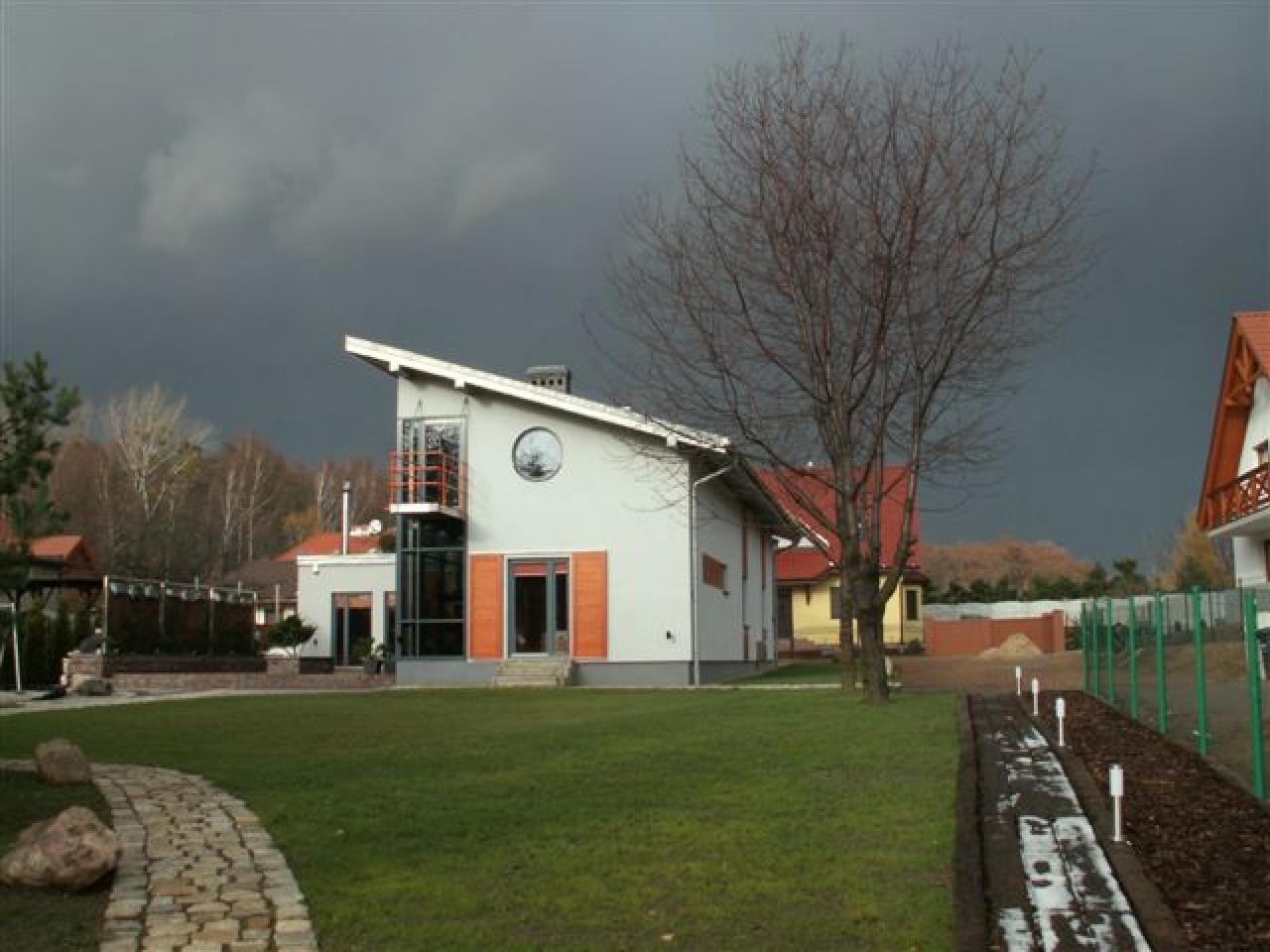

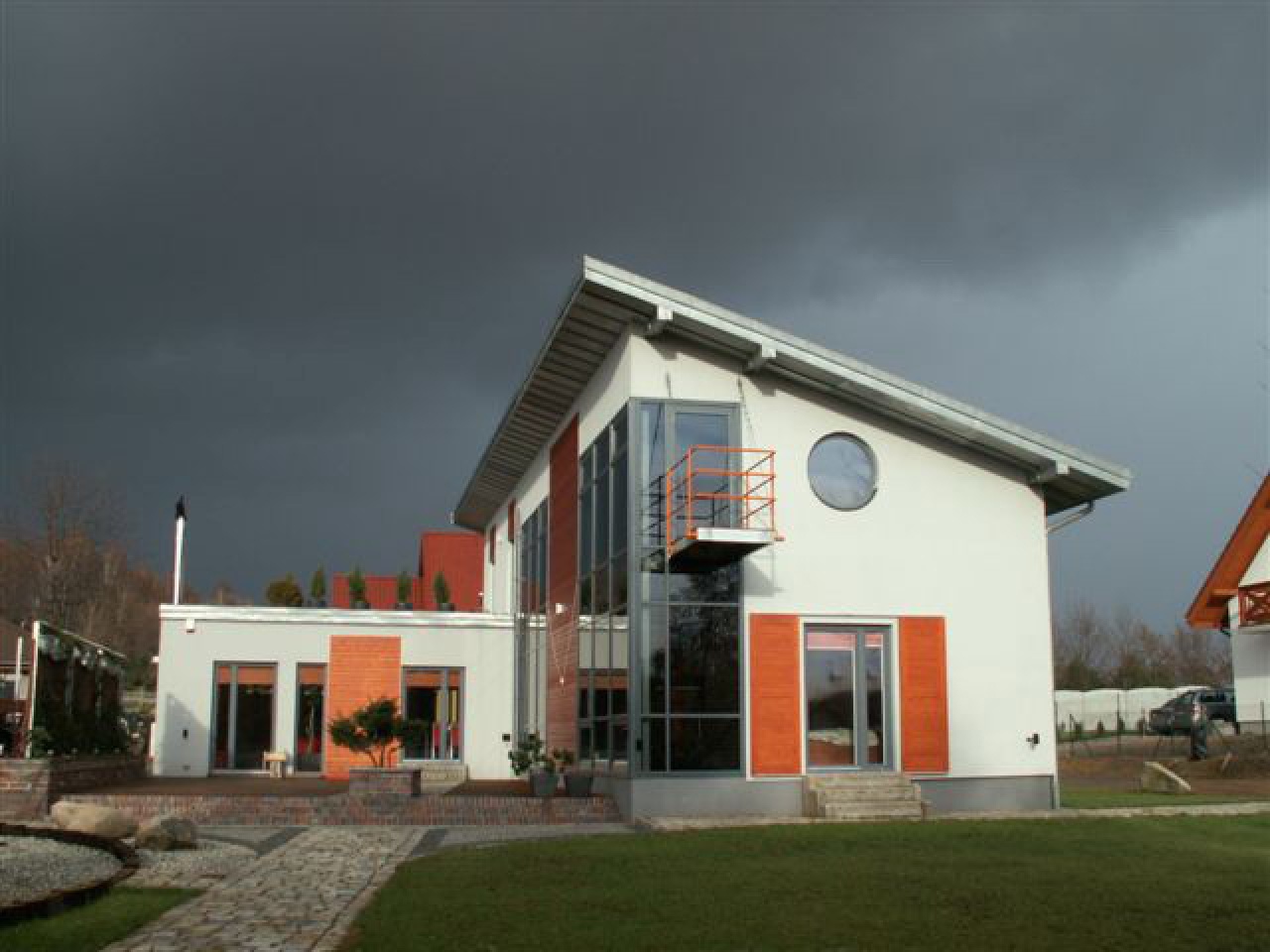

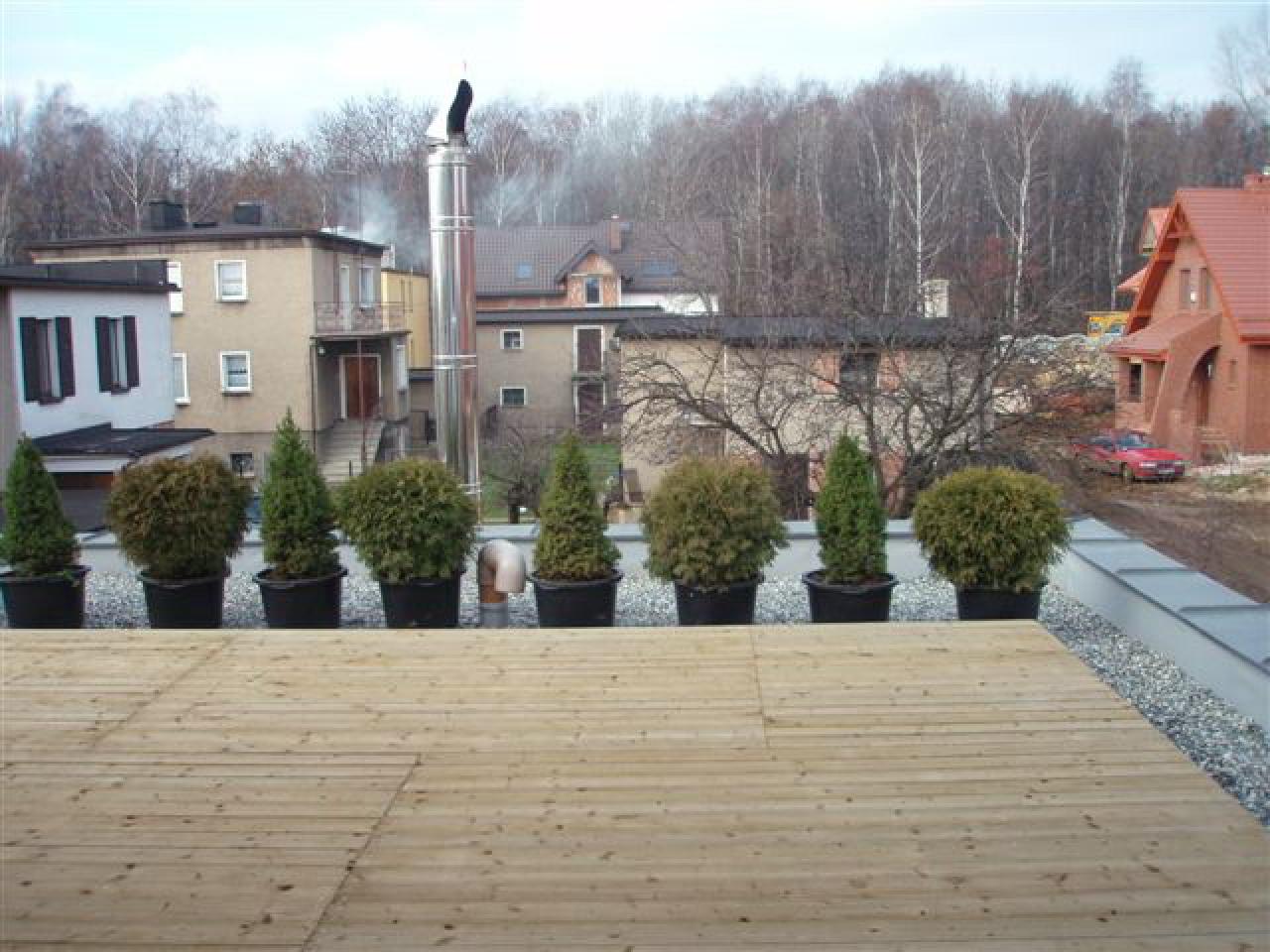

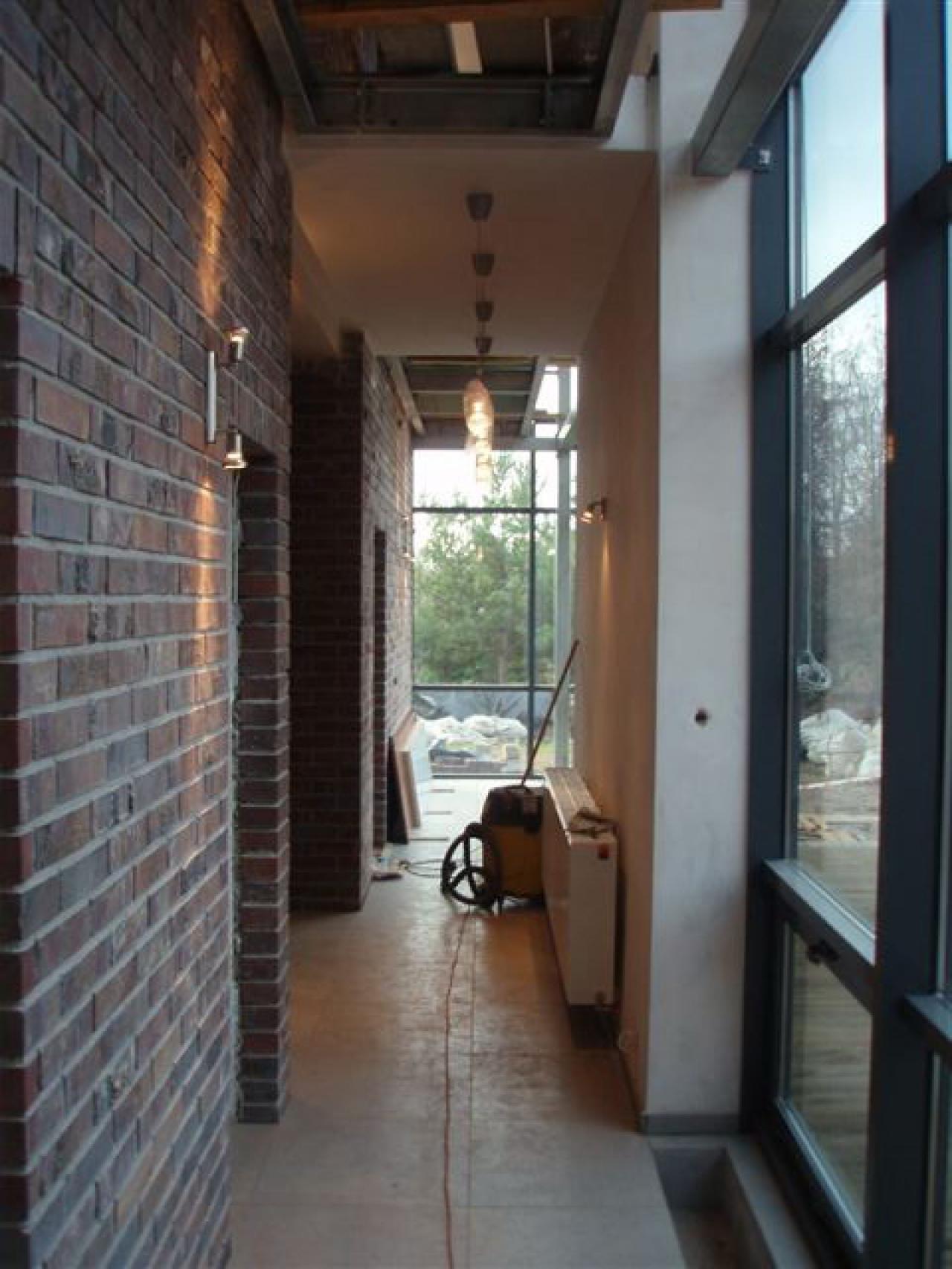

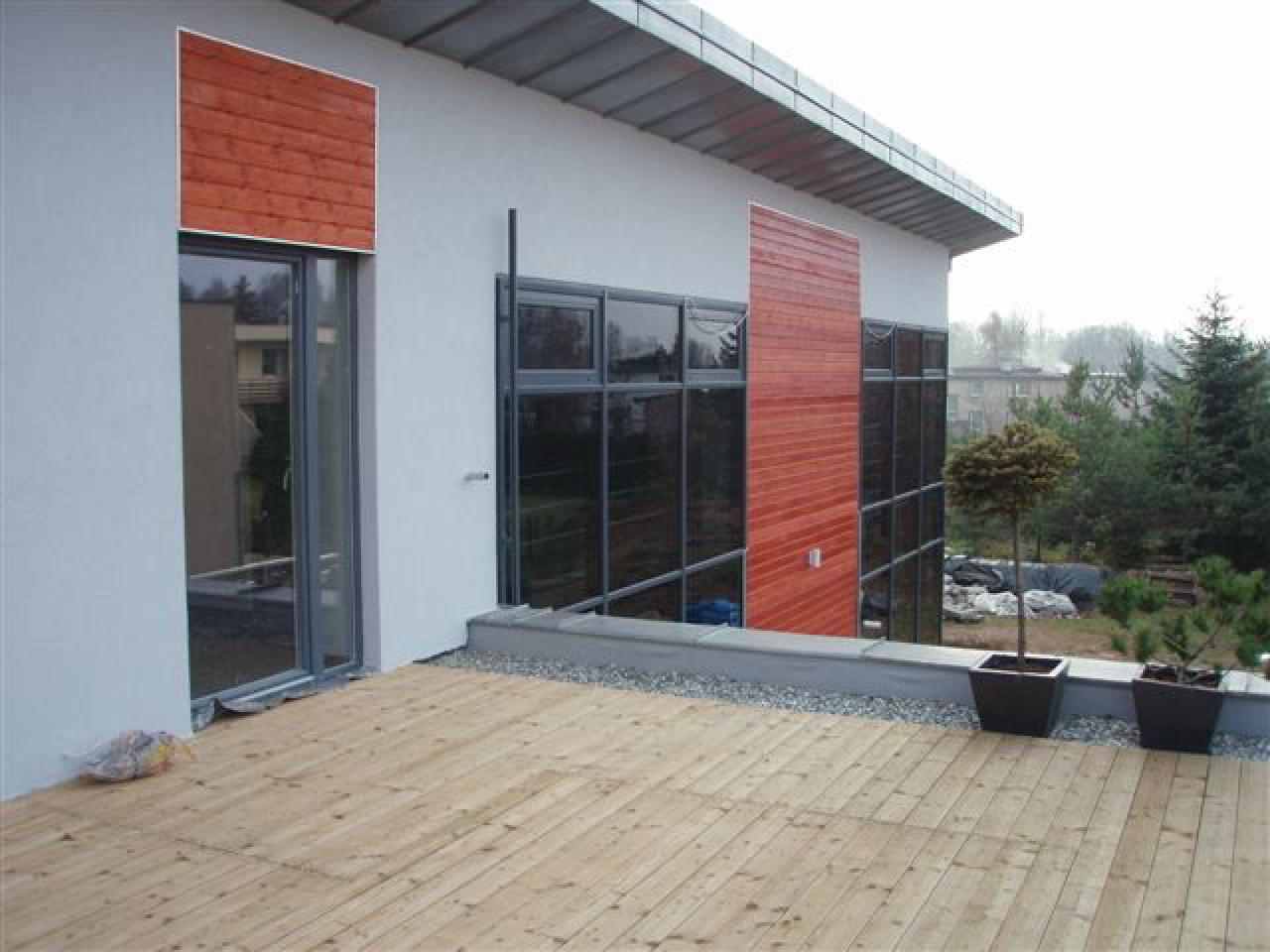

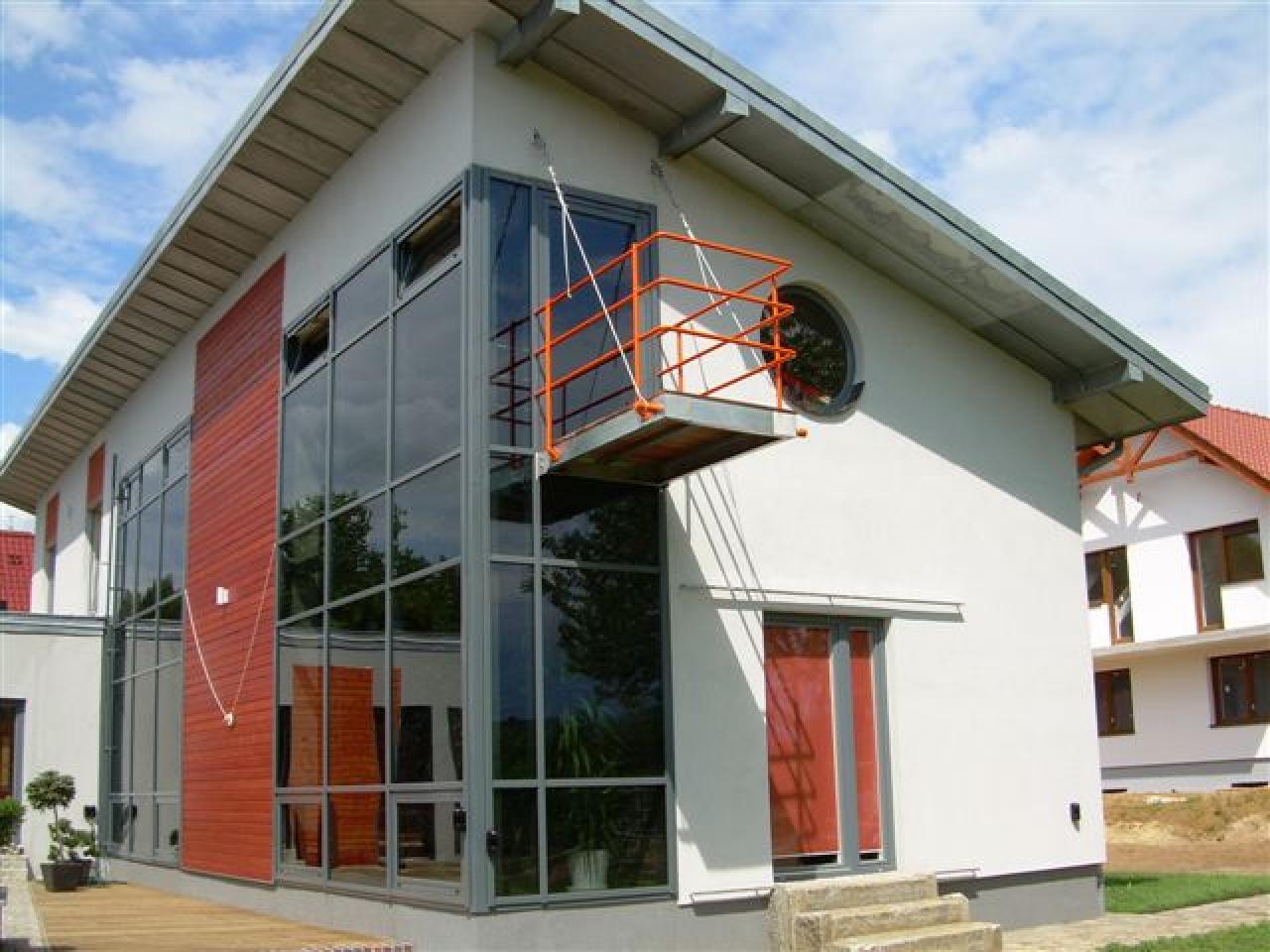

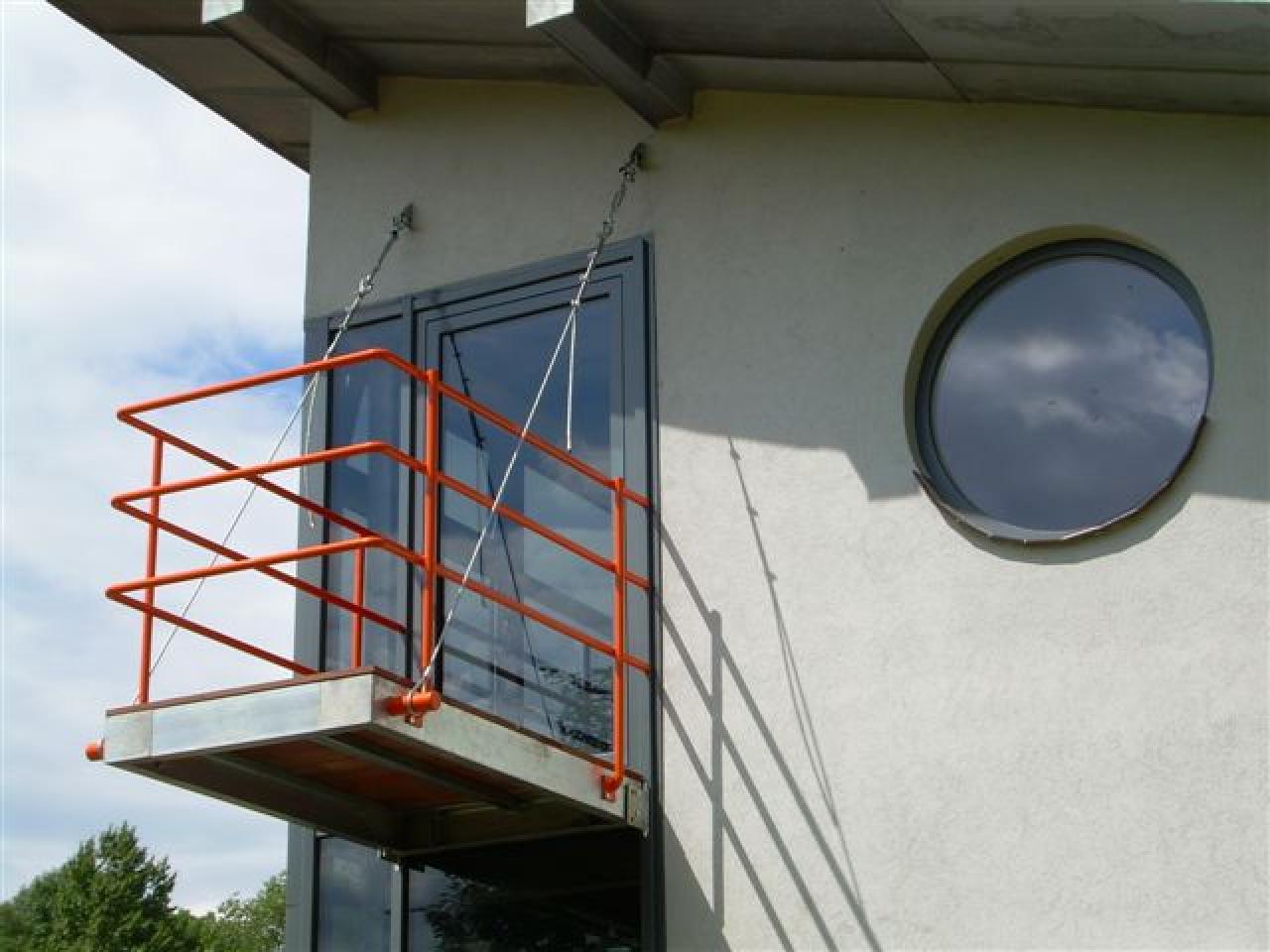

szklana ściana osłonowa jako element pasywnego systemu słonecznegoelewacja boczna i tylnaczęść niższataras na dachu części niższejdetal balkonuwidok z tarasuściana ceglana jako masa termiczna przechwytująca ciepło słoneczne ze szklanej ściany osłonowej

Budynek jednorodzinny wolno stojący z pasywnymi i aktywnymi rozwiązaniami słonecznymi.

Obiekt składa się z części parteru, pierwszego piętra i piwnicy.

W części parteru zaprojektowano hol wejściowy z wc, salon wypoczynkowy, jadalnię, kuchnię ze spiżarnią, pokój gościnny, łazienkę, sypialnię oraz przestrzeń komunikacji poziomej i pionowej.

Na pierwszym piętrze znajdują się dwa pokoje 1 osobowe, gabinet/siłownia, łazienka z pralnią oraz przestrzeń komunikacji pionowej i poziomej.

Formę przestrzenną obiektu definiują dwa bloki – jednokondygnacyjny z dachem płaskim oraz dwukondygnacyjny z dachem spadzistym (+ podpiwniczenie), które tworzą zabudowę na planie litery „L”

Niższa część budynku tworzy krótsze ramię litery „L”. Jej przestrzeń wewnętrzna stanowi strefę dzienną, która mieści strefę wejściową, jadalnię oraz salon. Fragment partii dachowej niższej części  został wykonany w technologii dachu odwróconego i zaprojektowany jako taras użytkowy, dostępny z pierwszej kondygnacji części wyższej. W wyższej części zlokalizowano pozostałe funkcje wraz z pomieszczeniami strefy nocnej. Część tą nakrywa dach  jednospadowy o nachyleniu połaci  33 stopnie.

Wejście główne znajduje się od strony północno-wschodniej, tj. od strony drogi dojazdowej w części niższej. Od tej strony przewiduje się też dojazd na miejsce postojowe dla samochodu osobowego.

Niższa część budynku położona jest na osi północny zachód –południowy wschód, zaś wyższa część prostopadle do niej - na osi południowy zachód – północny wschód.

Budynek zaprojektowano z uwzględnieniem zasad kształtowania architektury słonecznej. Projekt zakłada maksymalizację oświetlenia naturalnego, pasywne zyski cieplne z nasłonecznienia przy zachowaniu wysokiego poziomu izolacyjności termicznej, a także naturalną wentylację wyporową i poprzeczną w lecie.

Głównym rozwiązaniem służącym optymalizacji w zakresie wykorzystywania energii słonecznej jest zestawienie szklanej ściany osłonowej o orientacji pd.wschodniej i pd. zachodniej z wewnętrzną ścianą ceglaną, jako tzw. „masą termiczną”. Elementy te tworzą w założeniu tzw. pasywny system słoneczny.

Szklana ściana osłonowa została wyposażona w system zacieniający o nachyleniu i rozmieszczeniu elementów zacieniających, uwzględniającym pozorną drogę słońca na horyzoncie oraz kąt padania promieni słonecznych w ustalonych porach dnia i roku.

Ściana ceglana, elementy zacieniające oraz odpowiednia łączna powierzchni i rozmieszczenie otworów cyrkulacyjnych w ścianie przeszklonej służą zapobieganiu przegrzewania się wnętrza latem i w gorące dni okresów przejściowych.

Na dachu części niższej umieszczono system kolektorów cieplnych służących do przygotowania ciepłej wody użytkowej.

budynek nowoprojektowany z systemami słonecznymi
Lokalizacja
Bytom, ul. Obrońców Westerplatte
Powierzchnia (m2)
283
Projekt architektoniczny
Marcin Matheja, Krzysztof Zienć, Janusz Marchwiński
Status
zrealizowany
Zakres
projekt koncepcyjny, projekt budowlany
