Solar-copper house - budynek demonstracyjny

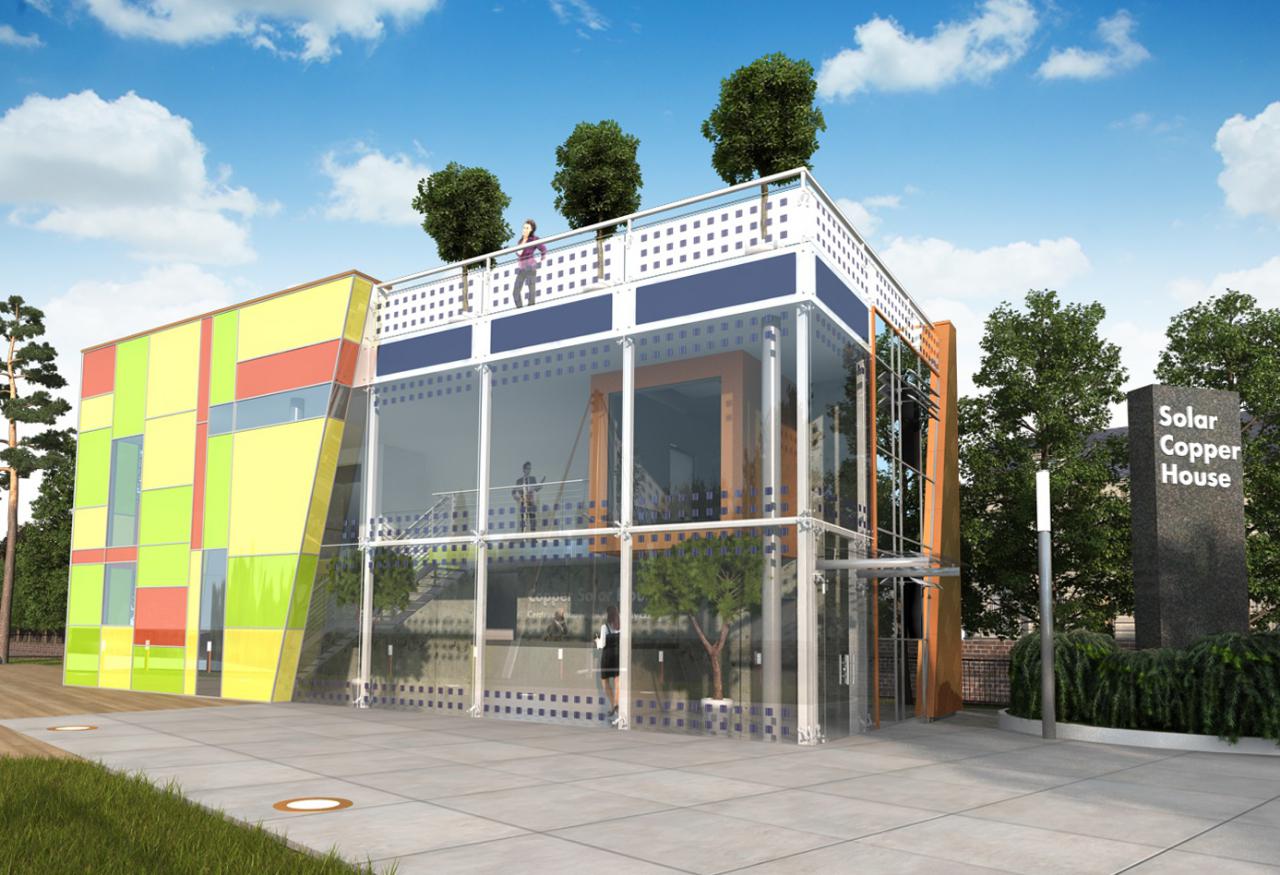

fasada fotowoltaiczna - front budynku

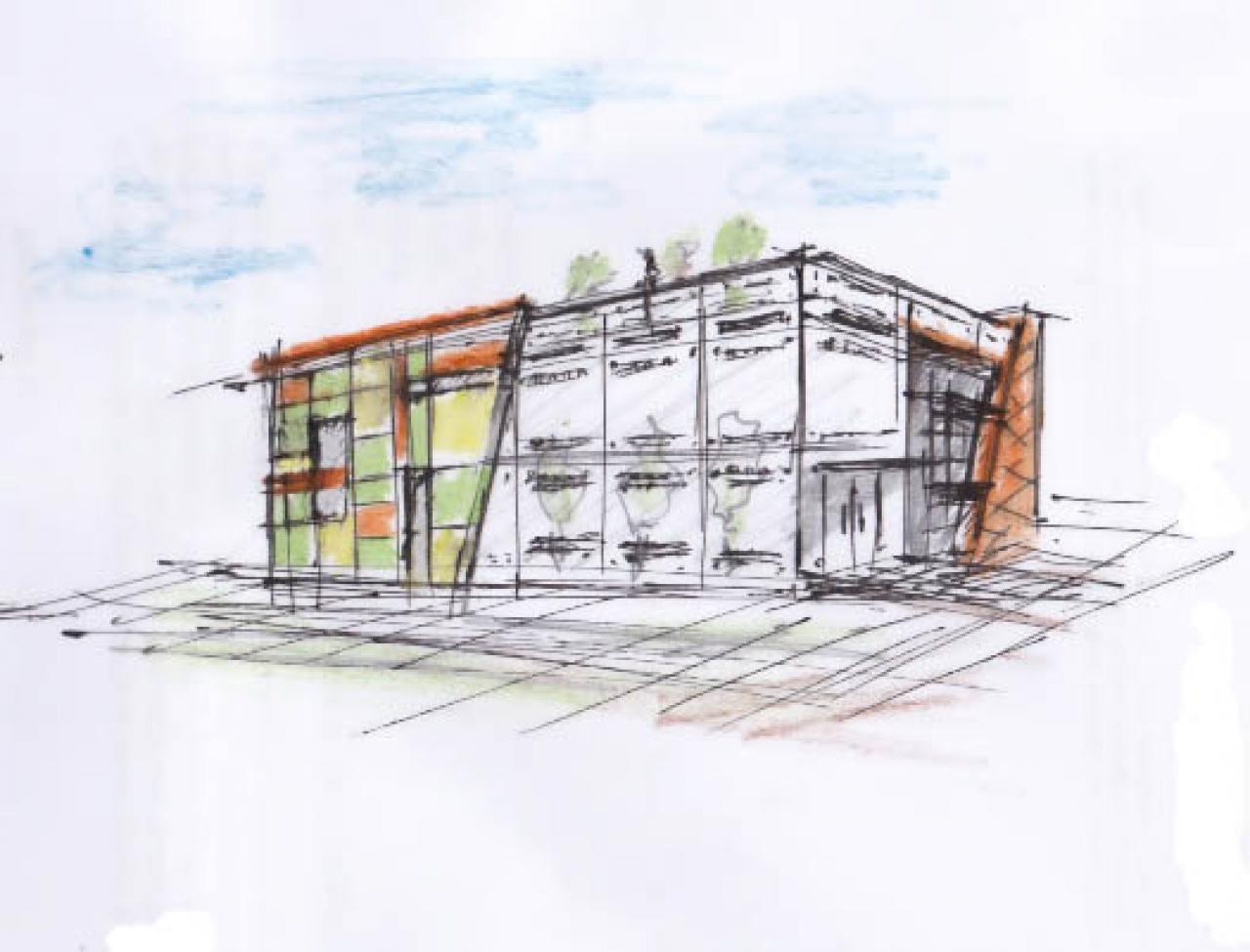

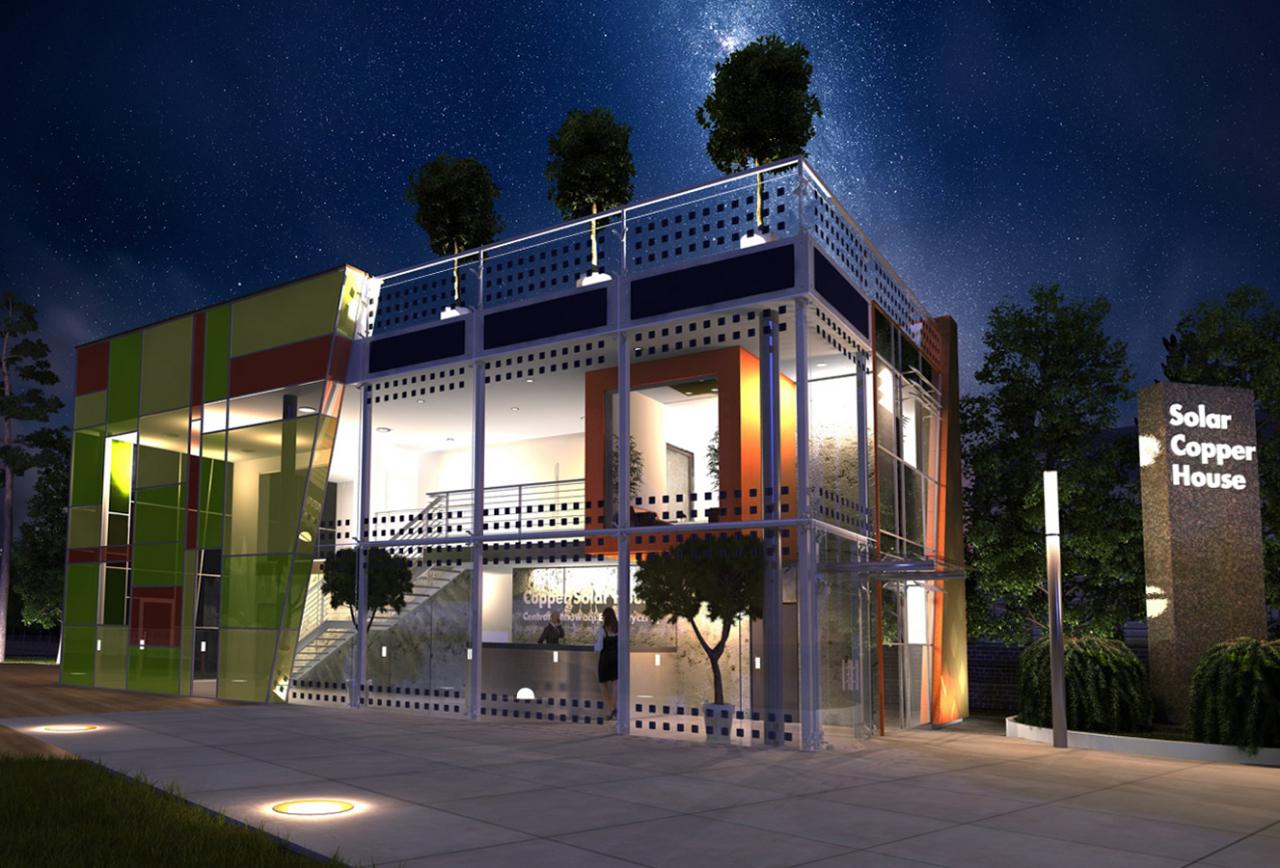

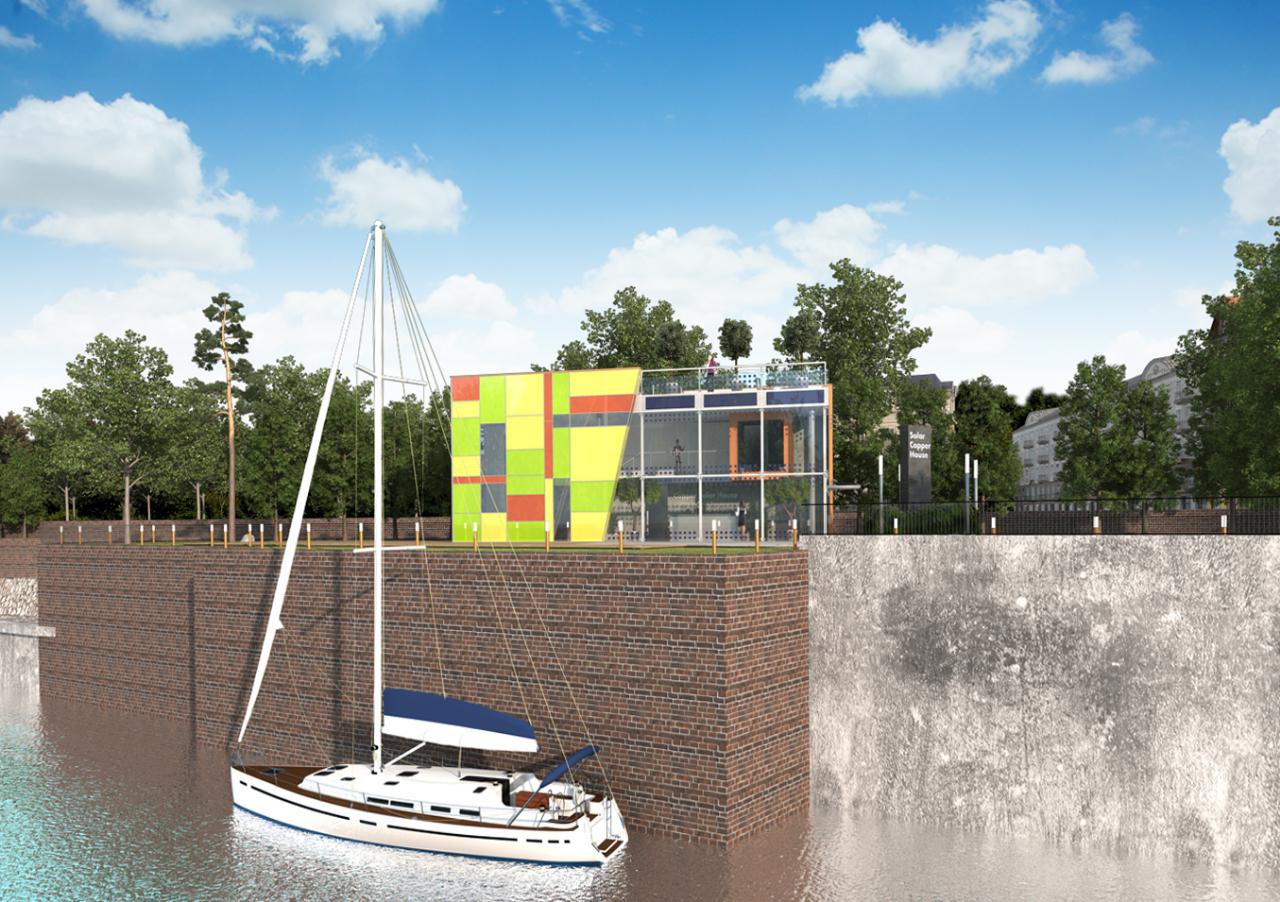

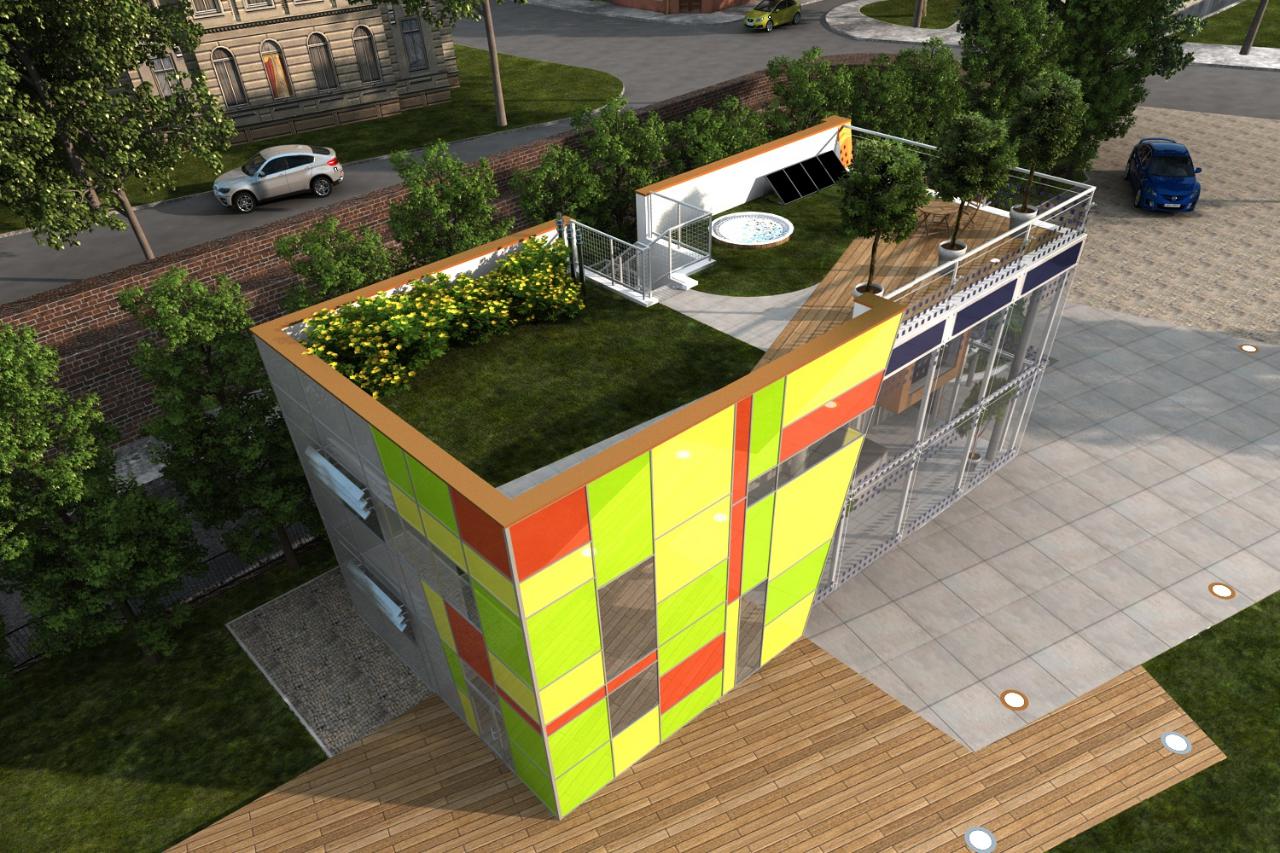

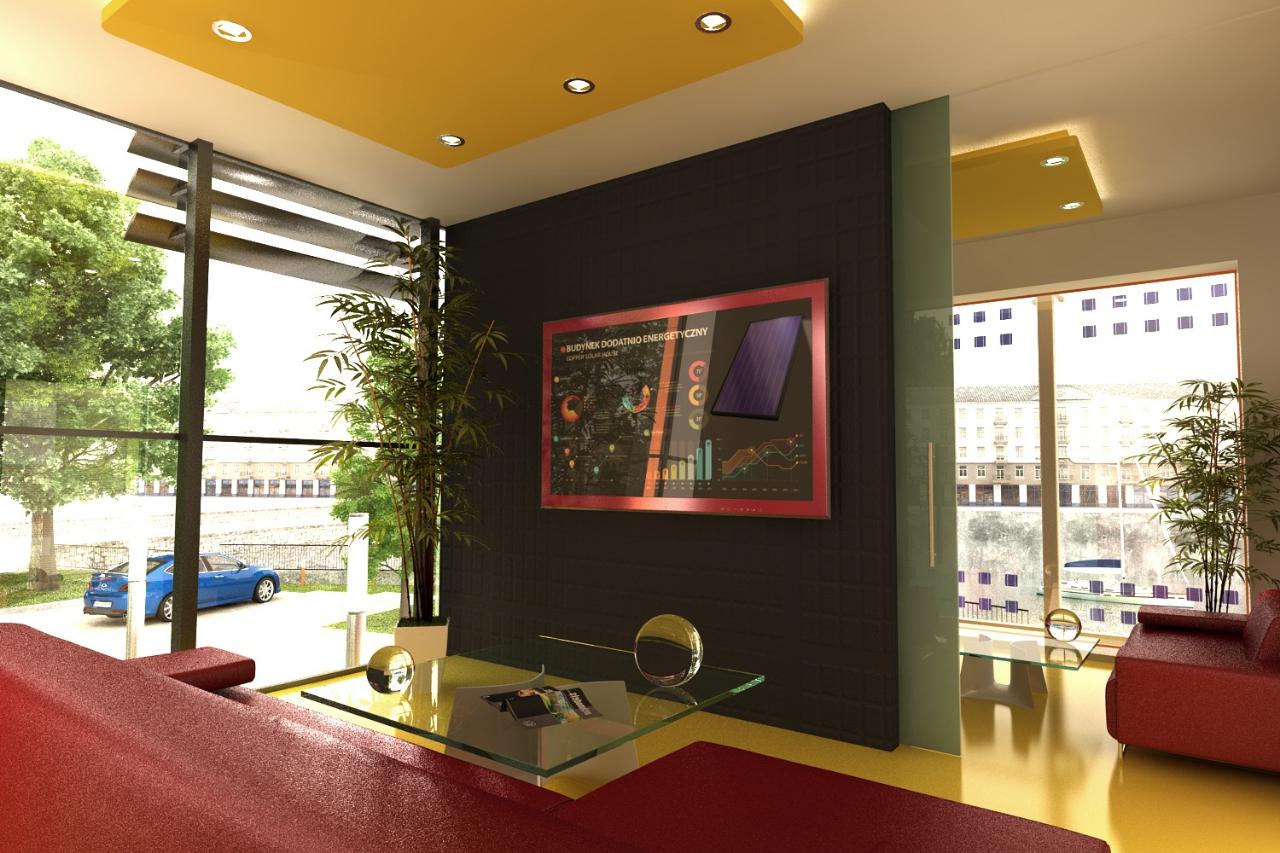

fasada fotowoltaiczna nocą - front budynkuszkic ideowy"piąta" elewacjabudynek widziany z drugiej strony Odrypokój promocji technologii energooszczędnych

Budynek prototypowy o charakterze demonstracyjnym,ukazujący możliwości wdrożenia nowoczesnych rozwiązań energetycznych.

Jest to w założeniu obiekt plus-energetyczny.

W koncepcji energetycznej budynku zakłada się zastosowanie technologii opartych na wykorzystaniu odnawialnych źródeł energii, czyli generujących „darmową” energię, wspartej rozwiązaniami przyczyniającymi się do zmniejszenia zapotrzebowania energetycznego budynku przez tzw. rozwiązania pasywne.

Wybrane rozwiazania:

1.1. Technologia fotowoltaiczna (PV)

Przewiduje się system fotowoltaiczny dołączony do miejskiej sieci energetycznej. Moduły fotowoltaiczne z ogniw krzemowych zastosowano jako:

a) Moduły PV (BIPV) jako okładzina szklana – moduły typu szkło-szkło częściowo przezierne (z nadrukiem z rozsuniętych krzemowych ogniw PV ) oraz na wysokości czoła stropodachu -nieprzezierne (z nadrukiem PV prostokątnym pokrywającym ok. 80% modułu). Powierzchnia całkowita ogniw PV – ~8m2

b) Moduły PV (BIPV) jako balustrada całoszklana oraz  zadaszenie szklane nad wejściem głównym – moduły PV typu szkło-szkło częściowo przezierne (z rozsuniętymi krzemowymi ogniwami PV ).Powierzchnia całkowita ogniw PV - ~2m2

c) Moduły PV (BIPV) jako okładzina szklana – moduły PV z ogniw z krzemu amorficznego kolorowe nieprzezierne (ASI opaque) i półprzezierne (ASI-thru) tworzące część elewacji południowej i zachodniej. Powierzchnia całkowita - ~70m2

Położenie modułów PV zoptymalizowano pod względem użytkowym i energetycznym poprzez:

- najbardziej korzystną orientację – orientację południową, pd.-wsch. i pd.-zach.,

- rozmieszczenie zapobiegające zacienieniu i samozacienieniu ich powierzchni,

- umiejscowienie części modułów PV jako elementów zacieniających, blokujących dopływ letnich promieni słonecznych do wnętrza

    1.2 Rozwiązania pasywne (materiałowo-budowlane i przestrzenne)

a) Rozwiązania materiałowo-budowlane

- podwyższona termoizolacyjność elewacji północnej i dachu,

- zielony dach jako modyfikator temperatury zewnętrznej

- przedpole fasady południowej pozbawione obiektów wysokich – całkowita ekspozycja słoneczna fasady PV, przedpole wykonane z jasnych materiałów posadzkowych potęgujących dopływ promieni słonecznych na powierzchnię modułów PV w wyniku ich odbicia (wysokie albedo),

- masywne ściany betonowe i zieleń w arkadzie słonecznej jako masa termiczna (akumulacja nadwyżek ciepła w ciepły dzień, pasywne ogrzewanie przez wypromieniowanie zakumulowanego ciepła),

- masywna posadzka w roli j.w.,

- żaluzje przeciwsłoneczne w elewacjach narażonych na przegrzewanie (wsch. i zach.)

- szklenie o podwyższonych właściwościach ochrony przeciwsłonecznej na elewacjach wsch. i zach. (g=40%),

- parametry szklenia fasady PV (pd.) umożliwiające pasywne ogrzewanie słoneczne w okresach grzewczych,

- eliminacja mostków termicznych,

b) Rozwiązania przestrzenne

- strefowanie termiczne (arkada jako bufor i kolektor ciepła),

- orientacja budynku – wydłużenie planu na osi wsch.-zach.: zwiększony udział przeszklenia od korzystnej klimatycznie strony południowej (zyski cieplne i świetlne) oraz redukcja szklenia od strony pn. – narażonej na przemarzanie,

- podwyższony udział oświetlenia naturalnego budynku (płytkie trakty użytkowe, równomierne rozmieszczenie przeszkleń, doświetlający udział arkady słonecznej).

budynek nowoprojektowany
Lokalizacja
Wrocław
Powierzchnia (m2)
220
Projekt architektoniczny
Janusz Marchwiński, Grzegorz Skwierczyński (współpraca)
Status
niezrealizowany
Zakres
projekt koncepcyjny
