Hala magazynowa Ośrodka Radioizotopów "Polatom" w Otwocku

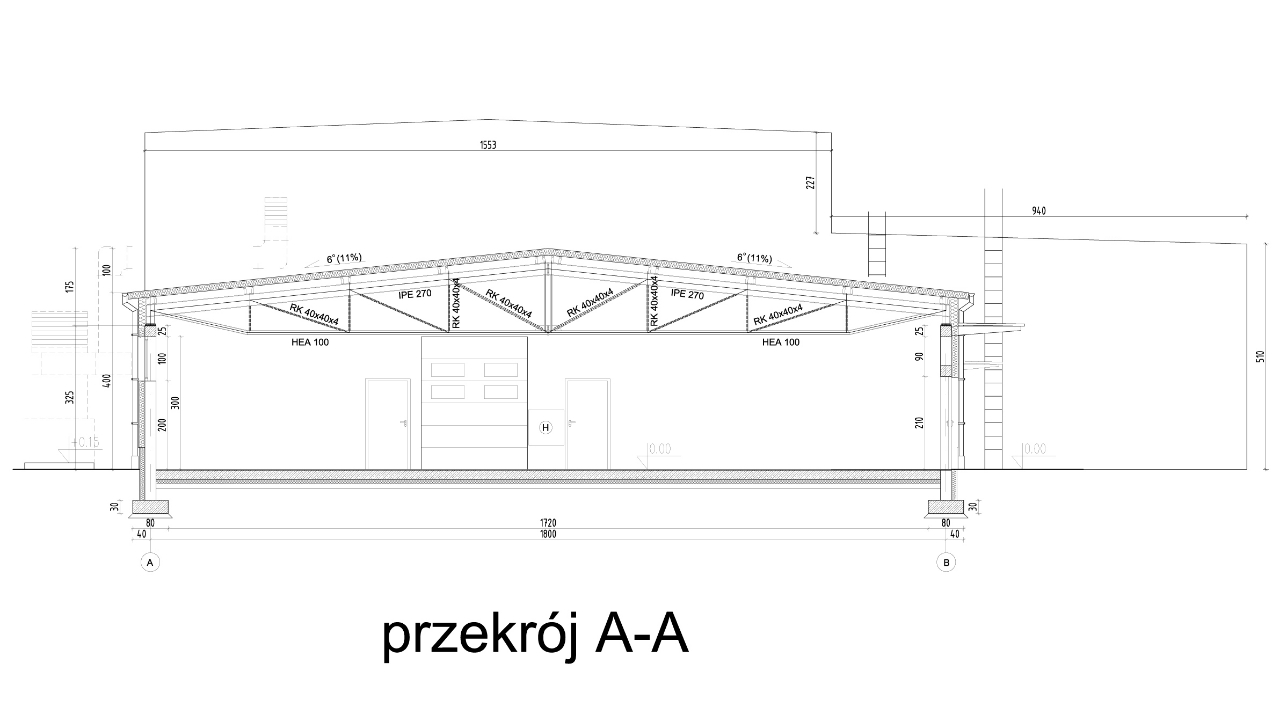

Budynek przylega do istniejącej hali i jest z nią połączony śluzą ppoż. Został zaprojektowany jako obiekt parterowy o funkcji magazynowej ze strefą wejściową. W obiekcie znajdują się magazyny: -zaopatrzenia,  -produktów i –pojemników (magazyn adaptowany), dwie śluzy samochodowe oraz, w ramach strefy wejściowej – wiatrołap i toaleta. Hala połączona jest funkcjonalnie z istniejącym budynkiem poprzez dwie bramy znajdujące się w ścianie wschodniej projektowanego budynku.Budynek parterowy na planie prostokąta z dachem połaciowym dwuspadowym o nachyleniu połaci 6 stopni (ok.11%).

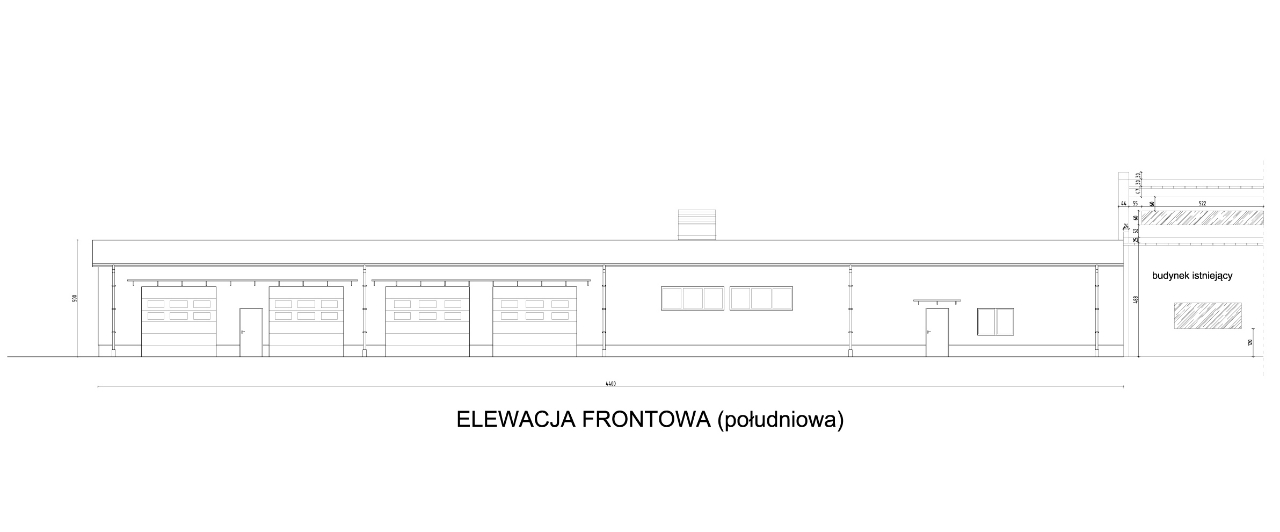

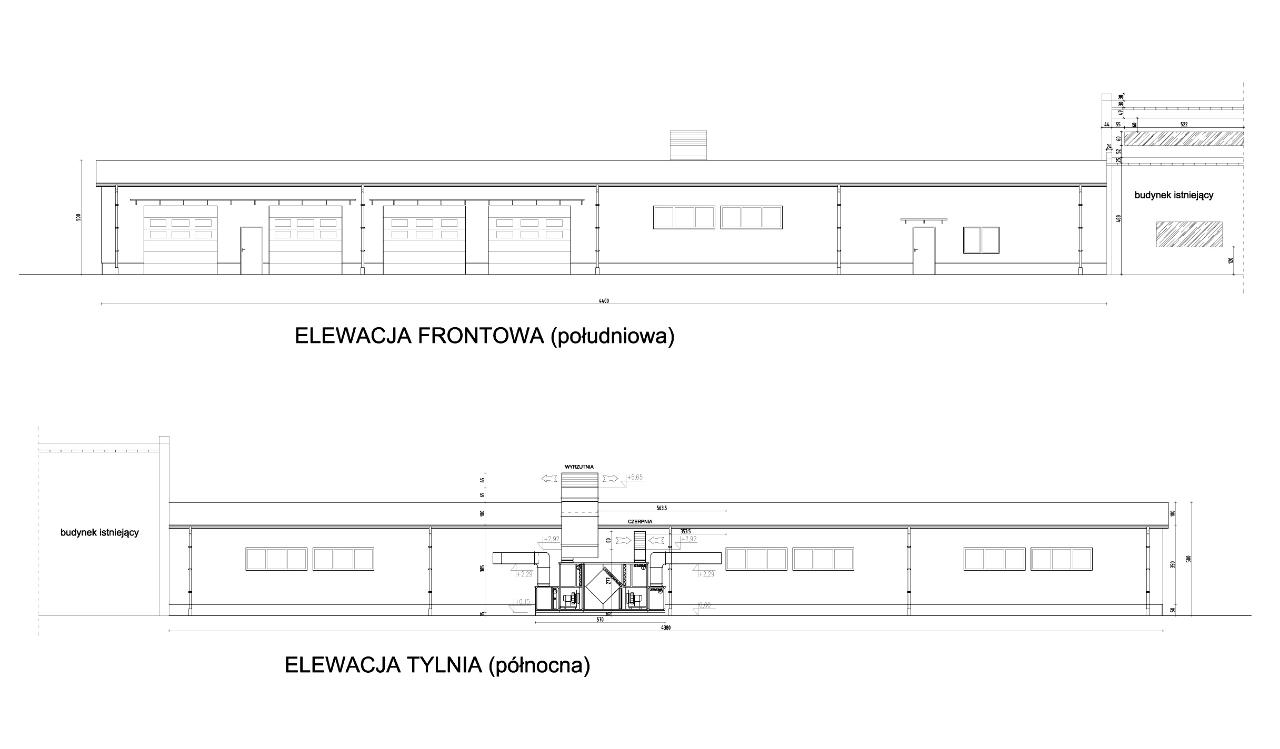

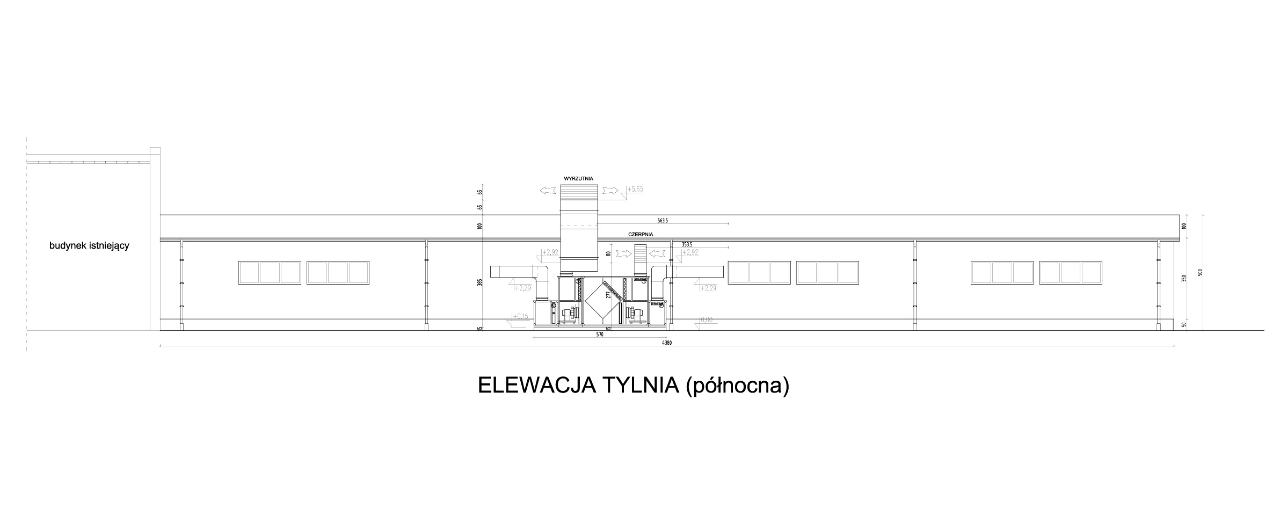

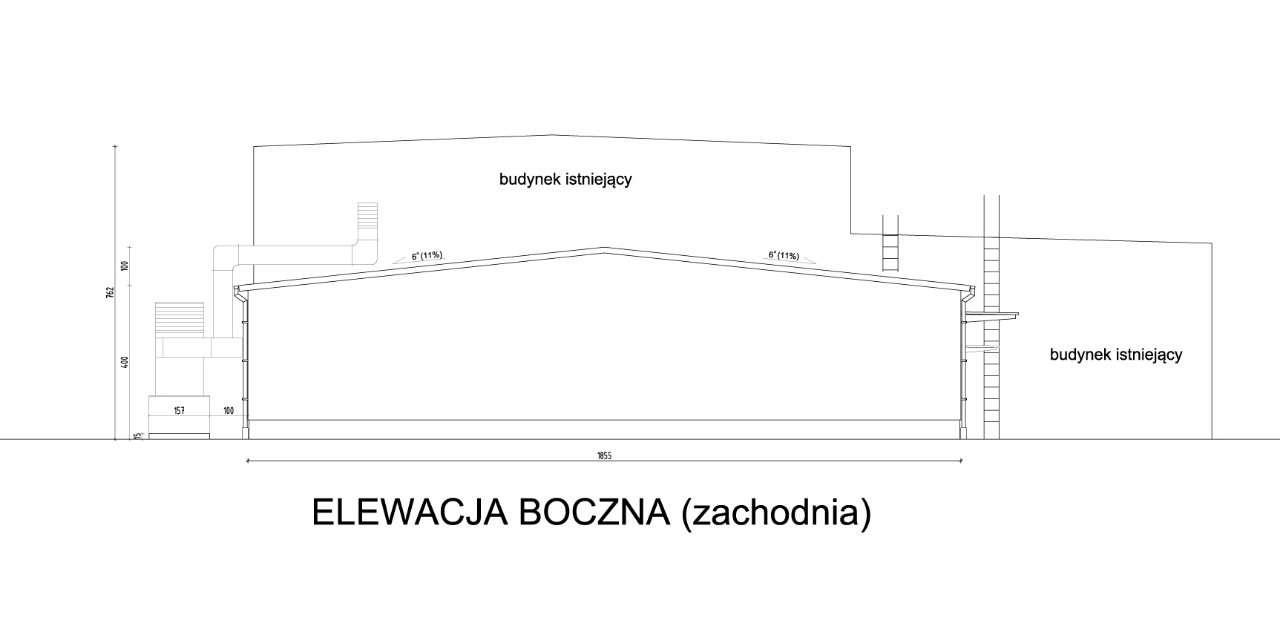

Elewacje budynku wykończone tynkiem z podziałem fakturowym i kolorystycznym na strefę cokołu i korpusu głównego. Dach pokryty płytami warstwowymi Kingspan. W elewacji frontowej zaprojektowano cztery bramy przemysłowe, drzwi wejściowe, drzwi ewakuacyjne, okno strefy wejściowej oraz jedną parę okien stanowiących doświetlenie górno-boczne części magazynowej (2szt. okien z trzema kwaterami każde). W elewacji pn., zaprojektowano w części magazynowej analogiczne trzy pary okien. Elewacja boczna- zachodnia pozbawiona otworów drzwiowych i okiennych.

Od strony północnej budynku zaprojektowano betonowy fundament pod centralę wentylacyjną. Stanowi go płyta betonowa o gr. 15cm wystająca ponad poziom gruntu o 15cm. Płyta wsparta po obwodzie na ścianach fundamentowych z bloczków betonowych o gr. 25cm i żelbetowych ławach o szerokości 40cm i grubości 30cm,  posadowionych na głęb. 1,00 m p.p.t.  Wypełnienie pod płytą betonową w postaci  zagęszczonego piachu.

rozbudowa
Lokalizacja
Otwock, ul. Sołtana 7
Powierzchnia (m2)
743
Projekt architektoniczny
Janusz Marchwiński
Status
zrealizowany
Zakres
projekt koncepcyjny, projekt budowlany
